Striekacie kabíny na karosérie: Kompletný sprievodca výberom automobilových lakovacích liniek

Prečo sú striekacie kabíny pre karosérie prvou vecou, ​​ktorú treba správne vyriešiť

Striekacia kabína karosérie riadi dve veci, ktoré rozhodujú o tom, či lakovanie prebehne alebo zlyhá: pohyb vzduchu a kontrola kontaminácie. Ak si kúpite kabínu s nesprávnym vzorom prúdenia vzduchu alebo hodnotením filtra, uvidíte výsledok v podobe pomarančovej kôry, prachových škvŕn a zbytočnej farby. Naopak, správna kabína vám umožní spustiť predvídateľný čas cyklu od čistého povrchu po vytvrdený povrch.

Pre typickú karosériu musí kabína odstrániť prestriekanie a výpary rozpúšťadla bez vytvárania turbulencií, ktoré porušujú náterový film. To znamená, že sa musíte pozrieť na priečny prúd verzus prúdenie vzduchu nadol, účinnosť filtra a schopnosť udržiavať stabilnú teplotu pred nanášaním. Praktický vplyv má na dobu prevádzkyschopnosti, náklady na prepracovanie a konečnú úroveň lesku karosérie.

Štyri typy kabín bežne používané na lakovanie karosérií

Výber typu kabíny závisí od veľkosti obrobkov, denného objemu a miery automatizácie, ktorú už vaša linka má. Nižšie uvedená tabuľka poskytuje rýchle porovnanie štyroch najbežnejších rozložení pre lakovanie karosérií automobilov.

Pre veľkoobjemové linky karosérií poskytuje automatická robotická striekacia kabína opakovateľné vytváranie filmu a rýchlejšie prechody. Umožňuje vám tiež naprogramovať dráhu pištole tak, aby zodpovedala zložitým tvarom tela.

Automatická robotická striekacia kabína pre vysokoobjemové automobilové linky Tento stánok využíva programovateľné roboty na konzistentné lakovanie zložitých karosérií automobilov, čím podporuje nepretržitú výrobu a vysokú materiálovú efektivitu. Je ideálny pre hromadnú výrobu, kde je potrebné opakovateľné vytváranie filmu a rýchlejšie prechody. Zobraziť produkt →

Na druhej strane, manuálne ovládaná kabína na bočnej stene poskytuje operátorovi lepšiu kontrolu pri malých nájazdoch, ale strácate opakovateľnosť z jedného tela na druhé.

Dôležité špecifikácie na porovnanie pred kúpou

Žiadne dve línie karosérie nie sú identické, no pár čísel oddeľuje dobrý stánok od zlej investície. Pred podpísaním objednávky vyhľadajte týchto päť výkonnostných bodov.

• Rýchlosť a vzor prúdenia vzduchu. Búdka by mala privádzať dostatok vzduchu smerujúceho nadol na odstránenie prestriekania z povrchu tela. Spoločným cieľom pre kabíny so spodným prúdom je 0,4 m/s až 0,6 m/s na čele karosérie auta. Pod tým riskujete zachytávanie rozpúšťadiel a špinu.
• Trieda filtrácie. Dvojstupňový systém s umývateľným nasávacím filtrom a vysoko účinným výfukovým filtrom pojme jemný prach a prestreky. Hľadajte stupeň zatknutia najmenej 95 % pre výfukový filter.
• Regulácia teploty a vlhkosti. Pre povrchovú úpravu na báze rozpúšťadiel musí búdka držať 20 °C až 28 °C počas aplikácie. Pre vodou riediteľné farby potrebujete o niečo širšie okienko rosného bodu, aby ste sa vyhli bleskovej hrdzi.
• Rozmery búdky. Zmerajte najväčšiu karosériu, ktorú plánujete natrieť, plus vôľu operátora. Ak natierate kabíny nákladných áut, an Dĺžka 8 m a šírka 4,5 m búdka je spoločná; rad osobných áut môže byť kratší.
• Energia a hluk. Ohrievače čerstvého vzduchu, výfukové ventilátory a motorové pohony spotrebúvajú veľké množstvo elektriny. Skontrolujte celkový inštalovaný výkon a či konštrukcia využíva pohon s premenlivou frekvenciou pre odťahový ventilátor.

Tieto špecifikácie ovplyvňujú viac než len vaše každodenné operácie. Menia tiež, ako ľahko môžete certifikovať svoj emisný výkon a koľko stojí výmena filtra počas životnosti kabíny.

Prispôsobenie kabíny vášmu objemu výroby a mixu obrobkov

Objem výroby určuje úroveň automatizácie, zatiaľ čo zmes obrobkov určuje veľkosť kabíny a systém zmeny farby. Ak vyrábate jeden model nepretržite, najlepšou voľbou je pevná automatická kabína. Ak denne prepínate medzi modelmi, potrebujete stánok s rýchlymi zmenami farieb a jednoduchým prístupom.

Keď linka nesie niekoľko variantov karosérie plus brúsne práce, zákazková striekacia kabína a brúsna kabína sú praktickejšie ako štandardná katalógová kabína. Umožňuje vám umiestniť strešné a podlahové výstupy presne tam, kde ich váš dopravník a operátori potrebujú.

Vlastná zasúvateľná striekacia a brúsna kabína pre flexibilné operácie Táto pohyblivá kabína kombinuje striekanie a brúsenie v jednej výsuvnej jednotke, čím šetrí miesto a prispôsobuje sa viacerým staniciam. Svojím dizajnom vyhovuje radom s viacerými variantmi karosérie a umožňuje presné umiestnenie vývodov. Zobraziť produkt →

Najčastejším nákupným rizikom je kúpa stánku, ktorý sedí na dnešnú veľkosť tela, ale nezvládne budúci model. Nechajte aspoň 300 mm voľného priestoru okolo vášho najväčšieho obrobku pre pohyb operátora a budúce nástroje.

Integrácia stánku s nanášacou linkou a environmentálnym systémom

Stánok nikdy nie je ostrov. Musí komunikovať s dopravníkom, ktorý presúva telesá dovnútra a von, s pieskovacou alebo tryskacou miestnosťou, ktorá pripravuje povrchy, sušiacou miestnosťou, ktorá nasleduje po nátere, a jednotkou na úpravu odpadových plynov, ktorá spracováva vzduch naplnený rozpúšťadlom. Ak preskočíte dizajn rozhrania, môžete skončiť s karosériou v hákoch, ktoré sa zachytia na dverách kabíny, alebo s výfukovým komínom, ktorý nedokáže držať krok s objemom spreja.

Pre úplné rozloženie automobilovej úpravy, automobilové a EV výrobné riešenia pokrývať všetko od predbežnej úpravy až po vytvrdzovanie. Keď manipulujete aj s ťažkými vozidlami, kabína potrebuje podstatne väčší prierez podlahy a spevnenú výfukovú cestu. Pre túto váhu je určená špeciálna striekacia kabína pre ťažké vozidlá.

Striekacia kabína pre ťažké vozidlá na lakovanie veľkých zariadení Tento stánok zvláda nadrozmerné vozidlá, ako sú nákladné autá a autobusy, a ponúka integrované funkcie striekania a vytvrdzovania so silným prúdením vzduchu a reguláciou teploty. Poskytuje odolné riešenie pre potreby náročných priemyselných náterov. Zobraziť produkt →

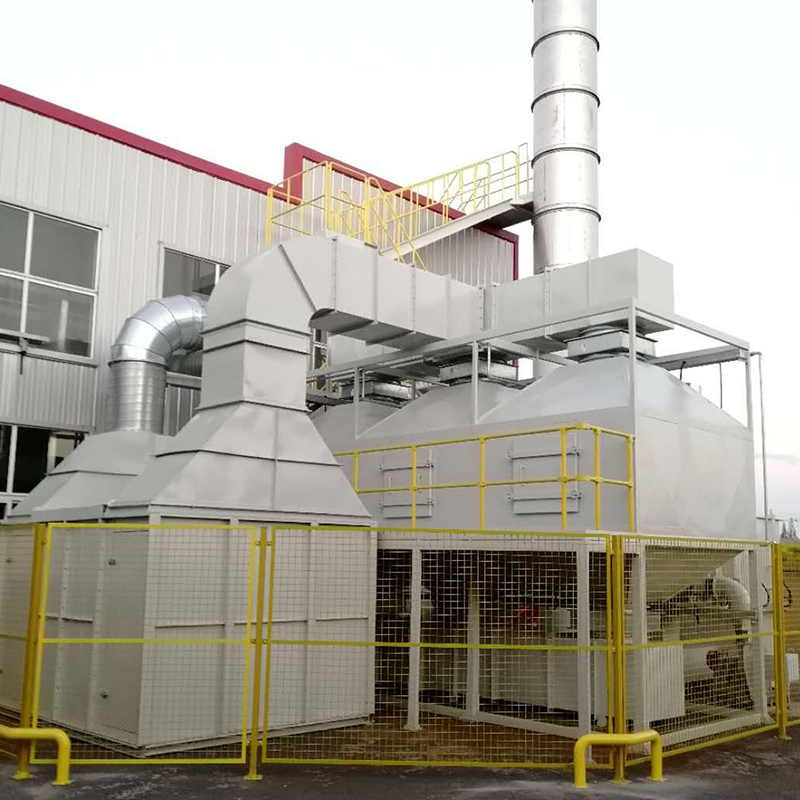

Táto integrácia tiež znamená, že musíte plánovať čistenie odpadových plynov a likvidáciu filtrov, nielen samotnú kabínu. Ak chcete získať jasnejšiu predstavu o tom, ako jednotlivé časti do seba zapadajú, skontrolujte aké vybavenie má linka na výrobu náterov .

Čo požadovať od výrobcu striekacej kabíny

Výrobca kabíny so skutočnými skúsenosťami s procesom môže urobiť veľký rozdiel pri uvádzaní linky do prevádzky. Požiadajte o podrobnú simuláciu prúdenia vzduchu, veľkosť filtra a jasnú špecifikáciu hluku. Spoľahlivý dodávateľ by vám mal tiež povedať, ako sa kabína správa s konkrétnym náterom, ktorý plánujete použiť, nielen s generickým číslom prietoku vzduchu.

Hľadajte partnera, ktorý dokáže vyrobiť stánok vo vlastnej réžii. Továreň s 35 000 m² výrobných priestorov a záznamy o budovaní kompletných náterových liniek majú flexibilitu pri vytváraní panelov kabíny, zváraní takeláže a testovaní filtrácie pred odoslaním. Tým sa predíde voľným inžinierskym rizikám, ktoré vyplývajú z nákupu kabíny a dopravníka od samostatných spoločností.

Dodávateľ by vám mal predovšetkým poskytnúť jasný obraz o čase uvedenia do prevádzky. Sto alebo dvesto štvorcových metrov plochy kabíny môže nečinne sedieť, ak sa na mieste nevyladí vyváženie vzduchu a nastavenie tlmičov. Trvajte na definovanom postupe spustenia a písomnej záruke rýchlosti prúdenia vzduchu, účinnosti filtra a úrovne hluku.
