Úloha kartónového filtra na zachytávanie farby v suchých striekacích kabínach

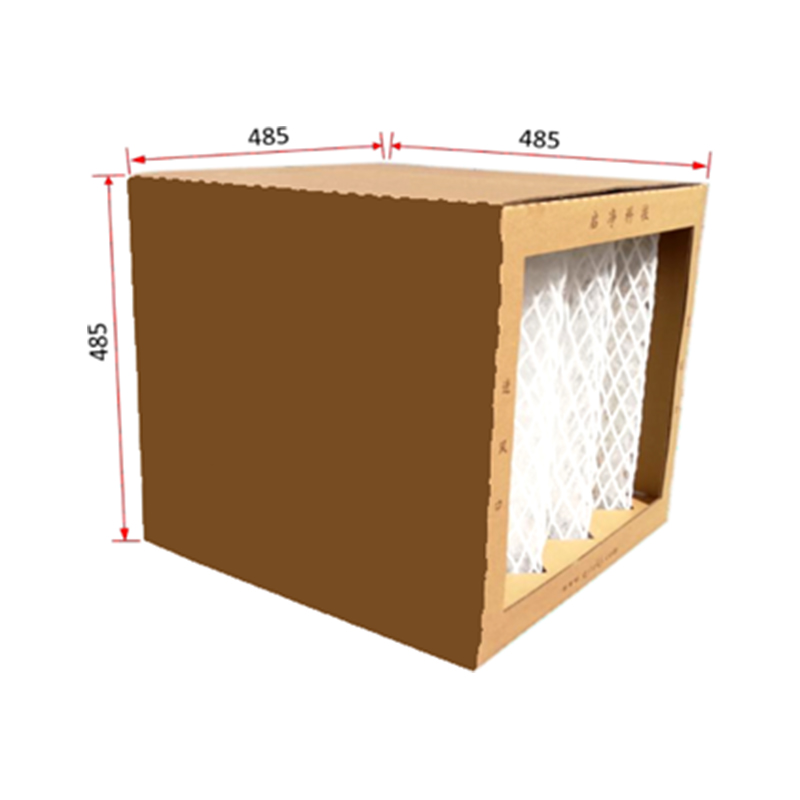

Suché striekacie kabíny sa spoliehajú na účinné zachytenie prestriekania, aby sa výfukové potrubie, ventilátory a následné zariadenia udržali bez nánosov farby. A Kartónový filter na zachytávanie farby pre suchú striekaciu kabínu je jednorazová filtračná jednotka z vlnitej lepenky určená na zachytávanie častíc farby pri nasávaní vzduchu z kabíny. Jeho vnútorné prepážky v štýle akordeónu vytvárajú viacero vzduchových ciest, čím núti prestrek, aby narazil na kartónové povrchy, kde priľne, namiesto toho, aby prešiel do výfukového systému.
Jiangsu Yue Ze Environmental Protection Equipment Co., Ltd. so sídlom v Yancheng, Jiangsu, Čína, má rozlohu 35 000 metrov štvorcových so základným imaním 58 miliónov juanov. Vychádzajúc z viac ako 40-ročných skúseností v oblasti automobilových lakovacích kabín a lakovacích a vypaľovacích kabín, spoločnosť dodáva filtračný spotrebný materiál vyrobený tak, aby zvládol vysoké objemy prestriekania typické pre operácie suchého striekania.
Proces filtrácie sa spolieha skôr na kombináciu nárazového a smerového prúdenia vzduchu než na husté vláknité médium.
1. Presmerovanie vzduchu
Vzduch naplnený farbou vstupujúci do boxového filtra je tlačený cez cik-cak vnútorný kanál tvorený preloženými lepenkovými vrstvami, pričom niekoľkokrát mení smer, keď sa pohybuje smerom k výfukovému otvoru.
2. Dopad častíc
Pretože častice farby nesú väčšiu zotrvačnosť ako molekuly vzduchu, nemôžu sledovať ostré zákruty v kanáli a namiesto toho narážajú a prilepujú sa na povrch lepenky a postupne sa hromadia ako pevný zvyšok.
3. Výstup čistého vzduchu
Po odstránení častíc vyčistený prúd vzduchu opustí boxový filter a pokračuje do odsávacieho ventilátora kabíny, čím pomáha udržiavať stabilný prietok odsávaného vzduchu počas celého cyklu striekania.
Porovnanie konfigurácií filtrov boxov
Kartónové filtre na zachytávanie farieb sa zvyčajne ponúkajú v rôznych hĺbkach a počtoch prepážok, ktoré ovplyvňujú účinnosť zachytávania a životnosť. V tabuľke nižšie sú zhrnuté bežné konfigurácie:
| Hĺbka krabice | Konfigurácia ozvučnice | Odporúčané použitie |
| 300 mm | Jednostupňová ozvučnica | Ľahký opravný nástrek |
| 450 mm | Dvojstupňová ozvučnica | Štandardné suché striekacie kabíny |
| 600 mm | Viacstupňová ozvučnica | Veľkoobjemové linky na striekanie karosérií automobilov |
Tabuľka: Kartónové konfigurácie filtrov na zachytávanie farieb podľa hĺbky a použitia
Hlbšie boxy s viacerými stupňami usmerňovačov vo všeobecnosti ponúkajú vyššie rýchlosti zachytávania častíc, ale tiež prinášajú väčší odpor voči prúdeniu vzduchu, takže konfigurácia by mala zodpovedať kapacite ventilátora kabíny.
- Poskytuje spoľahlivé zachytenie prestriekania bez potreby systémov na úpravu vody alebo chemických látok
- Jednorazový dizajn zjednodušuje likvidáciu tým, že umožňuje vybrať a vymeniť celú nasýtenú jednotku
- Ľahká kartónová konštrukcia zjednodušuje manipuláciu a inštaláciu personálu údržby
- Kompatibilné so širokou škálou konfigurácií výfukových stien pre suché striekacie kabíny
Najlepšie postupy inštalácie a výmeny
Správna orientácia inštalácie a včasná výmena sú nevyhnutné na udržanie konzistentného výkonu kabíny.
- Nainštalujte skriňový filter tak, aby šípky prúdenia vzduchu smerovali správnym smerom, aby sa zhodovali s prietokom výfukových plynov kabíny
- Uistite sa, že okraje tesne priliehajú k stene výfuku, aby sa zabránilo obtekaniu filtra nefiltrovaným vzduchom
- Filter vymeňte, keď nahromadená farba viditeľne zablokuje kanály prúdenia vzduchu alebo ak hodnoty tlaku v kabíne výrazne klesnú
Často kladené otázky
Q1: Ako dlho zvyčajne vydrží kartónový filter zachytávača farby?
Životnosť závisí od denného množstva nástreku a typu farby, ale výmena je vo všeobecnosti potrebná, keď sa kartónové kanály viditeľne upchajú zaschnutým nástrekom.
Q2: Môže byť tento boxový filter použitý s práškovou aj tekutou farbou?
Je primárne určený pre suché striekacie kabíny používajúce tekuté alebo rozpúšťadlové farby, kde častice prestriekania zostávajú dostatočne lepkavé, aby priľnuli ku kartónovým prepážkam.
Q3: Ovplyvňuje boxový filter výkon výfukového ventilátora?
Správne dimenzovaný a nainštalovaný boxový filter by nemal výrazne znížiť prietok výfukového vzduchu, ale upchatý alebo príliš veľký filter môže zvýšiť odpor a zaťažiť motor ventilátora.
